Konfigurasi Membangun Server VoIP menggunakan Router MikroTik (Connect DHCP)

Assalamualaikum , Selamat malam semua :) pada kesempatan pada malam hari ini gua bakal menshare sedikit ilmu yang gua dapet dari Guru gua , ya walaupun sedikit mudah"an bisa bermanfaat bagi yang membacanya :D, nah langsung saja Tutorialnya.

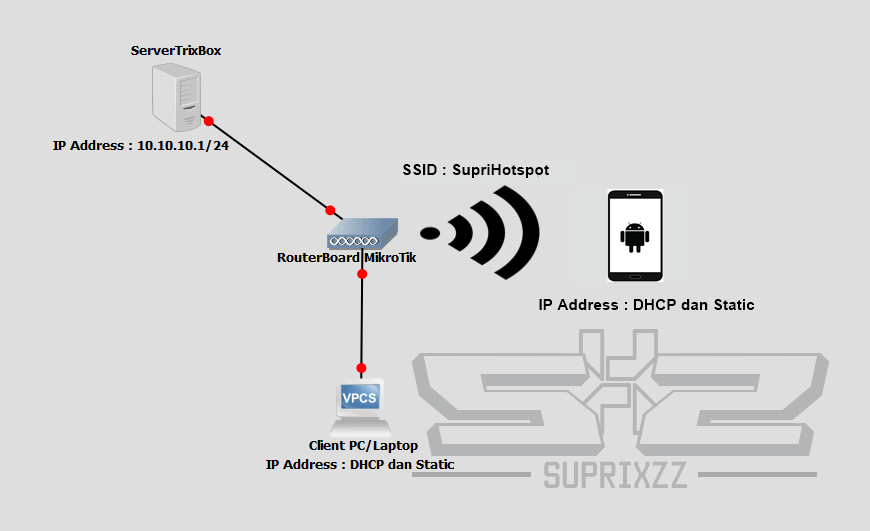

TOPOLOGI

TUTORIAL
1. Pertama Install TrixBoxnya terlebih dahulu.

2. Setelah itu kita Konfigurasi IP Address Trixboxnya terlebih dahulu, dengan command Seperti gambar dibawah. Lalu check IP Addressnya sudah terganti atau belum.

3. Setelah itu kita buat Password untuk kita login maint pada web .

4. Setelah itu kita coba tes ping dari Laptop kita ke Server.

5. Setelah itu kita masuk kedalam web nya dengan memasukan Username = maint dan passwordnya sesuai yang sudah kalian buat pada Trixbox.

6. Setelah masuk kita pilih tab Asterisk lalu pilih FreePBX untuk kita mendaftarkan SIP Account.

7. Lalu setelah itu kita pilih Extensions.

8. Selanjutnya kita pilih submit untuk membuat/mendaftarkan SIP Account yang akan kita gunakan pada saat Verifikasi.

9. Lalu kita isi User Extension = Sebagai nomer Telepon , Display name = Sesuai keinginan kalian isinya , dan Secret = sebagai Passwordnya.

Pada gambar dibawah sama saja seperti sebelumnya isikan saja sesuai keinginan kalian.

10. Nah disini terlihat bahwa gua sudah membuat 2 akun untuk Verifikasi nanti.

Konfigurasi Pada Router MikroTik.

11. Pertama kita tambahkan IP Address nya pada Router.

IP Address Wlan1

Kenapa saat kita menambahkan IP Address pada Wlan1 berwarna merah ? Karena Interface Wlan pada Router belum kita aktifkan maka kita aktifkan dahulu.

12. Nah disini kita aktifkan Interface Wlan1 nya dengan mengklik tanda Ceklis Biru seperti gambar dibawah.

Ketika kita sudah menghidupkan Interface Wlan1 nya maka tidak akan berwarna merah lagi pada IP Wlan1 nya.

13. Kenapa ada Interface DHCP? Karena gua menambahkan Bridge pada Router dan namanya gua ubah menjadi DHCP.

IP Address Untuk Interface DHCP

Nah disini sudah terbuat 2 IP Address yang kita buat tadi.

14. Lalu kita masuk ke Tab DHCP Server > lalu pilih DHCP Setup maka akan muncul window baru seperti gambar dibawah. Disini kita tentukan Interface yang akan kita buat DHCP.

15. Pilih Network untuk DHCP

16. Selanjutnya kita diminta untuk memilih Gateway.

17. Lalu kita diminta unutk menentukan Range IP Address untuk Client DHCP.

18. Nah selanjutnya kita diminta untuk memilih DNS Server nya.

19. Nah ini adalah waktu untuk terhubung jika dalam jangka waktu 10 menit tidak terhubung maka tidak akan bisa Connect kedalam Wifi.

20. Nah setelah selesai maka akan muncul seperti gambar dibawah.

21. Lalu kita liat pada Tab IP Pool sudah ada atau belum Range IP Address untuk Client DHCP nya.

22. Selanjutnya Konfigurasi Firewall dengan cara klik Tab IP > Firewall .

Note:

• NAT :  Jika menggunakan paket data yang berasal dari jaringan natted.
• srcnat (Source NAT) : pengalihan dijalankan untuk paket data yang berasal dari jaringan natted.
• NAT dapat merubah alamat IP asal paket dari jaringan natted dengan alamat IP umum. Source NAT senantiasa dikerjakan sesudah routing saat sebelum paket keluar menuju jaringan.
• Out interface : Interface yang menuju ke Internet

23.  Nah pada tab Action kita pilih actionnya Masquerade. Masquerade yang akan membuat IP address mengirim pada setiap paket data yang keluar dari router MikroTik akan menggunakan IP Address Publik.

24. Selanjutnya kita buat Security Profilenya, lalu masukan nama dan Passwordnya.

25.  Lalu kita Konfigurasi Interfaces Wirelessnya.

• Mode : AP Bridge karena kita ingin menjadikan Wireless MikroTik nya menjadi Access Point.
• Band : 2GHz-B/G (Standart yang bisa didukung kebanyakan Wireless Client ,contohnya : Laptop).
• Frequency : Bisa kalian tentukan sesuai keinginan anda.
• SSID : sebagai Indentitas untuk access point kita.
• Security Profile : Bisa kalian pilih default jika kalian ingin access point anda tanpa menggunakan password, dan jika kalian ingin menggunakan password kalian bisa pilih profile yang telah kita buat tadi.

26. Lalu tambahkan Bridge Port .

Interface Ether2

Interface Wlan1

Nah maka akan terbuat seperti gambar dibawah.

VERIFIKASI
1. Pertama kita Check IP Address yang kita dapat.

2. Tes Ping dari Laptop ke masing-masing Client.

3.  Pertama kita Install X-lite nya terlebih dahulu, ketika sudah kita install maka masuk untuk menambahkan SIP Account dengan cara klik Add.

4. Lalu masukan sama seperti yang sudah kita buat tadi pada Web Trixbox. Domainnya arahkan ke IP Server.

5. Setelah diklik Ok maka akun yang sudah kita masukan akan ready berarti sudah bisa kita coba untuk menelpon.

7. Selanjutnya kita verifikasi pada Android. Pertama kita Connect pada Wifi yang sudah kita buat pada Router MikroTik tadi.

8.  Lalu Install Zoiper nya terlebih dahulu pada HP Android kita, setelah diinstall maka masuk saja ke Zoiper lalu klik Account.

9. Lalu isikan seperti akun yang sudah kita buat tadi dan jangan masukan akun yang sama seperti yang sudah kita daftarkan pada X-Lite.

10.  Lalu setelah kita Save maka akun akan Ready jika kita mengisikannya sudah seperti yang kita daftarkan pada Web tadi.

11.  Lalu kita coba akses X-Lite dan Zoipernya dengan cara Kita telpon.

X-Lite

ZOIPER
